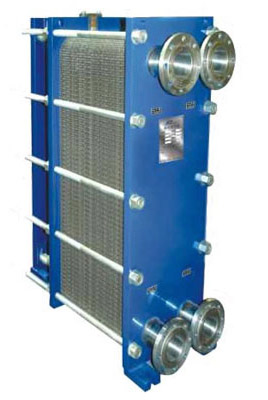

BR系列板式冷却器

价格：元

分类：冷却器

型号：

尺寸：

在线订购

BR型板式冷却器采用先进的人字形不锈钢换热板片，具有换热效率高，耐腐蚀、重量轻、易修易拆、便于增减换热面积、冷却介质不易混合及介质残留少、不易结垢等特点，是一种较理想的换热冷却设备。

BR0.1 系列参数表

换热面积	板片数	L1	l2	l3	A1	A2	A3	H1	H2	H3	B1	B2	R	a	DN	工作压力 MPA	质量 Kg
1	11	51	156		142	250	315	90	635.5	705	160		9	160	92	26-50	126
2	21	100	204								207						136
3	31	145	249								254						146
4	41	193	297								301						156
5	51	240	344								348						167
6	61	287	391								395						177
7	71	334	438								442						187
8	81	380	484								489						197
9	91	428	532								536						208
10	101	475	579								583						220

BR0.2 系列参数表

换热面积	板片数	L1	l2	l3	A1	A2	A3	H1	H2	H3	B1	B2	R	a	DN	工作压力 MPA	质量 Kg
5	25	117	417	861	190 --- 184	335	410	180 --- 183	960.5 ----- 957.5	1144 ---- 1087.5	225	702	9	130	145	0.6-1.6	360 --- 400
6	31	145	445	861							253	702					376 --- 444
8	41	192	492	861							300	702					395 --- 471
10	51	239	539	861							347	702					415 --- 501
12	61	286	586	1100							394	941					440 --- 540
15	75	352	652	1100							460	941					465 --- 576
18	91	427	727	1212							535	1053					500 --- 550
20	101	474	774	1341							582	1053					521 --- 657
25	125	587	887	1435							695	1294					572 --- 731
30	151	709	1009	1694							817	1535					627 --- 812

BR0.3 系列参数表

换热面积	板片数	L1	l2	l3	A1	A2	A3	H1	H2	H3	B1	B2	R	a	D	DN	工作压力 MPA	质量 Kg
10	33	151	491	700	218	400	418	176	1163	1386	160	550	9	176	180	100	0.6-1.6	585 --- 625
15	51	232	572	850							207	700						690 --- 741
20	67	304	644	990							254	840						834 --- 854
25	83	376	716	1120							301	970						956 --- 1004
30	101	457	797	1270							348	1120						1105 --- 1248
35	117	529	869	1410							395	1260						1136 --- 1333
40	133	601	941	1515							442	1395						1162 --- 1470

BR0.4 系列参数表

换热面积	板片数	L1	l2	l3	A1	A2	A3	H1	H2	H3	B1	B2	R	a	D	DN	工作压力 MPA	质量 Kg
30	61	287	617	1610	259	490	570	233.5	1522.5	1693.5	477	1008	11	200	305	225	0.6-1.6	950
40	81	381	721	1610							571	1008						1024
50	101	475	815	1330							665	1168						1113
60	121	569	909	1490							759	1328						1203
70	141	663	1003	1650							853	1488						1923
80	161	757	1097	1810							947	1648						1383
90	181	850	1190	1970							1040	1808						1473
100	201	945	1385	2130							1135	1968						1562

BR0.8 系列参数表

换热面积	板片数	L1	l2	l3	A1	A2	A3	H1	H2	H3	B1	B2	R	a	D	DN	工作压力 MPA	质量 Kg
40	51	240	580	1178	333	632	732	270.6	1709.4	1923		1038	13	200	180	270	0.6-1.6	1517
50	63	296	636	1178								1038						1589
60	75	353	693	1274								1134						1666
70	89	418	758	1386								1246						1743
80	101	475	815	1482								1342						1834
90	113	531	871	1578								1438						1911
100	125	588	928	1674								1534						1988
120	151	710	1050	1786								1646						2155
140	175	823	1163	2074								1934						2322
160	201	945	1285	2282								2142						2499
180	225	1058	1398	2474								2334						2686
200	251	1180	1520	2682								2542						2875

BR1.0 系列参数表

换热面积	板片数	L1	l2	l3	A1	A2	A3	H1	H2	H3	B1	B2	R	a	D	DN	工作压力 MPA	质量 Kg
60	61	287	687	1410	395	740	860	300	1944	2194		1228	13	200	305	225	0.6-1.6	2255
80	81	381	781	1410								1228						2495
100	101	475	875	1570								1388						2730
120	121	569	969	1730								1548						2965
140	141	663	1063	1890								1708						3200
160	161	775	1157	2050								1868						3435
180	181	861	1261	2210								2028						3672
200	201	945	1345	2370								2188						3907
220	221	1039	1439	2430								2248						4142
240	241	1133	1533	2590								2480						4377
260	261	1227	1627	2750								2568						4612
280	281	1321	1721	2910								2728						4847
